Тепловой блок
стационарной установки (ТБСУ-1)
(подогрев сидений)
|
|
|
ОБЩИЕ УКАЗАНИЯ |
Примечание: аналог данного изделия
|
Изделие (технические данные) |
Цена за 1 комплект, руб. |
Оптовая цена, руб. |
Паспорт на изделие |
|
Тепловой блок стационарной установки. |
3850 |
3350 |
ТЕХНИЧЕСКИЕ ДАННЫЕ
Напряжение питания постоянным током «В» 12
Потребляемый ток (не более) «А» 4
Максимальная потребляемая мощность «ВА» 48
Максимальная температура
на поверхности сиденья «град С» 35
Размеры тепловыделяющего эл-та «мм» 300х80
Габаритные размеры упаковки (не более) «мм» 400х250х70
Масса изделия (не более) «кг» 0,2
УКАЗАНИЯ ПО МОНТАЖУ
1. Изделие подключается к бортовой цепи автомобиля напряжением
12В и рассчитанной на ток не менее 6А.
2. Соединения должны быть выполнены проводом сечением не менее
0.75 мм кв. и имеющим двойную изоляцию (напр. ШВВП 2х0.75).
3. Цепь питания ТБСУ должна обесточиваться при выключенном ключе
зажигания.
4. Изделие подключается к цепи питания через плавкий
предохранитель, рассчитанный на ток 6А.
ПОРЯДОК МОНТАЖА

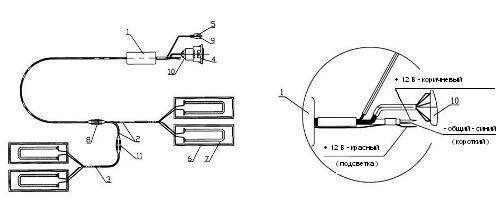

Поместить тепловыделяющие эл-ты (поз. 7) в чехлы (поз. 6).
Произвести монтаж жгута-соединителя тепловыделяющих элементов (поз. 2) в сиденье кресла, установив чехлы (поз. 6) с тепловыделяющими элементами (поз. 7) под НАРУЖНЫЙ слой обшивки сиденья, таким образом, чтобы исключить их перемещение и повреждение при дальнейшей эксплуатации автомобиля.
Аналогично произвести монтаж жгута тепловыделяющих эл-тов (поз. 3) в спинку сиденья.
Подсоединить жгут (поз. 3) к жгуту-соединителю (поз. 2) через разъемы (поз. 11).
Установить кнопку 92.3709 с рамкой (поз. 4) на приборную панель автомобиля.
Установить держатель светодиода (поз. 5) на приборную панель рядом с кнопкой (поз. 4).
Подсоединить блок управления ТБСУ (поз. 1) к кнопке (поз. 4) при помощи колодки (поз. 10) и установить светодиод (поз. 9) в держатель (поз. 5).
Присоединить блок управления ТБСУ (поз. 1) к жгуту-соединителю (поз. 2) через разъемы (поз. 8).
Уложить провода таким образом, чтобы исключить их повреждение при последующей эксплуатации автомобиля.
Подключить изделие к питанию согласно, выполнив все указания по
монтажу.
ПОРЯДОК РАБОТЫ
Включить изделие нажатием на выпуклую часть кнопки (поз. 4).
Загорится светодиод (поз. 9).
Последующими нажатиями изменяются уровни нагрева «по кругу».
Контроль по изменению цвета светодиода: зеленый – слабый нагрев (12% от максимальной мощности), оранжевый – умеренный нагрев (25% от максимальной мощности), красный – сильный нагрев (50% от максимальной мощности).
Выключение изделия осуществляется нажатием на вогнутую часть кнопки (поз. 4).
Светодиод (поз. 9) гаснет.
При повторном включении изделия устанавливается тот уровень нагрева, на котором изделие было выключено.
Изделие отключается от питания через 50 минут после последнего изменения режима.
При первом включении изделия автоматически на 2 минуты устанавливается режим «турбо» (100% максимальной мощности, светодиод мигает), с последующим выходом на установленный режим.
Отключение режима «турбо» осуществляется нажатием на вогнутую часть кнопки перед первым включением.
Повторно режим «турбо» включается по истечении 2-х минут со времени выключения.
