Каталог обогревателей зеркал для грузового и общественного автотранспорта.





Всегда хороший обзор дороги вместе с обогревателями зеркал от "Автотерм"!





Таблица замещения обогревателей зеркал



Марка	Применяемость	Аналог	Допускается*
ГЭН УНИ-1 145х87	«Универсальный» мощ.14Вт	ГЭН-55 «Универсальный 145х87 Мощность14Вт
ГЭН-60 169х98	«ВАЗ-2110» мощ.16Вт	ГЭН-77 «Универсальный» 160х96 Мощность 14Вт	ГЭН-89, ГЭН УНИ-1
ГЭН-75 189х128	«Нива-Шевроле» мощ.24Вт	ГЭН УНИ 2 «Джип»* 140х110  Мощность16Вт
ГЭН-77 160х96	«Универсальный» мощ.14Вт	ГЭН УНИ 1 «Универсальный» 145х87 Мощность 14Вт
ГЭН-89 161х99	«ГАЗ-3110» мощ.14Вт	ГЭН-77 «Универсальный» 160х96 Мощность14Вт	ГЭН УНИ-1
ГЭН-90 205х150	«Газель» мощ.30Вт	ГЭН-75 «Нива-Шевроле»* 189х128 Мощность 24Вт



* Ограниченное применение!

Примечание

Для всех типов обогревателей зеркал номинальное напряжение 12В





Всегда хороший обзор дороги вместе с обогревателями зеркал от "Автотерм"!





Пример расчета температуры нагревателей

Есть такое понятие градиент температуры. То есть, любой нагреватель дает ∆Т, которая зависит от удельной мощности.


Пример

При удельной мощности 700 Вт на м.кв. ∆Т будет около…, то есть при Температуре окружающей среды 15 градусов, температура на поверхности будет 15+35=50 градусов.
Соответственно при начальной температуре 0 градусов на поверхности 35 градусов.
Это расчет по промышленному нагревателю.

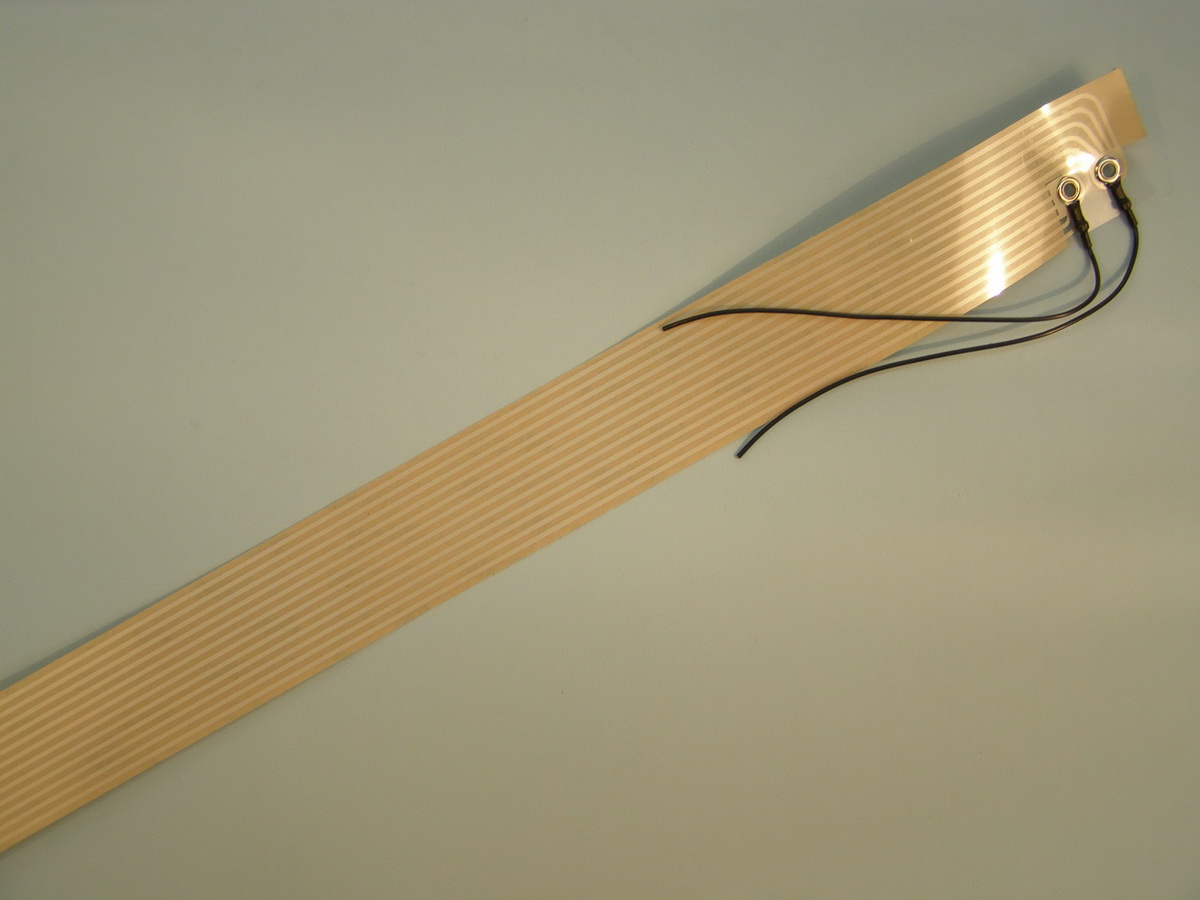

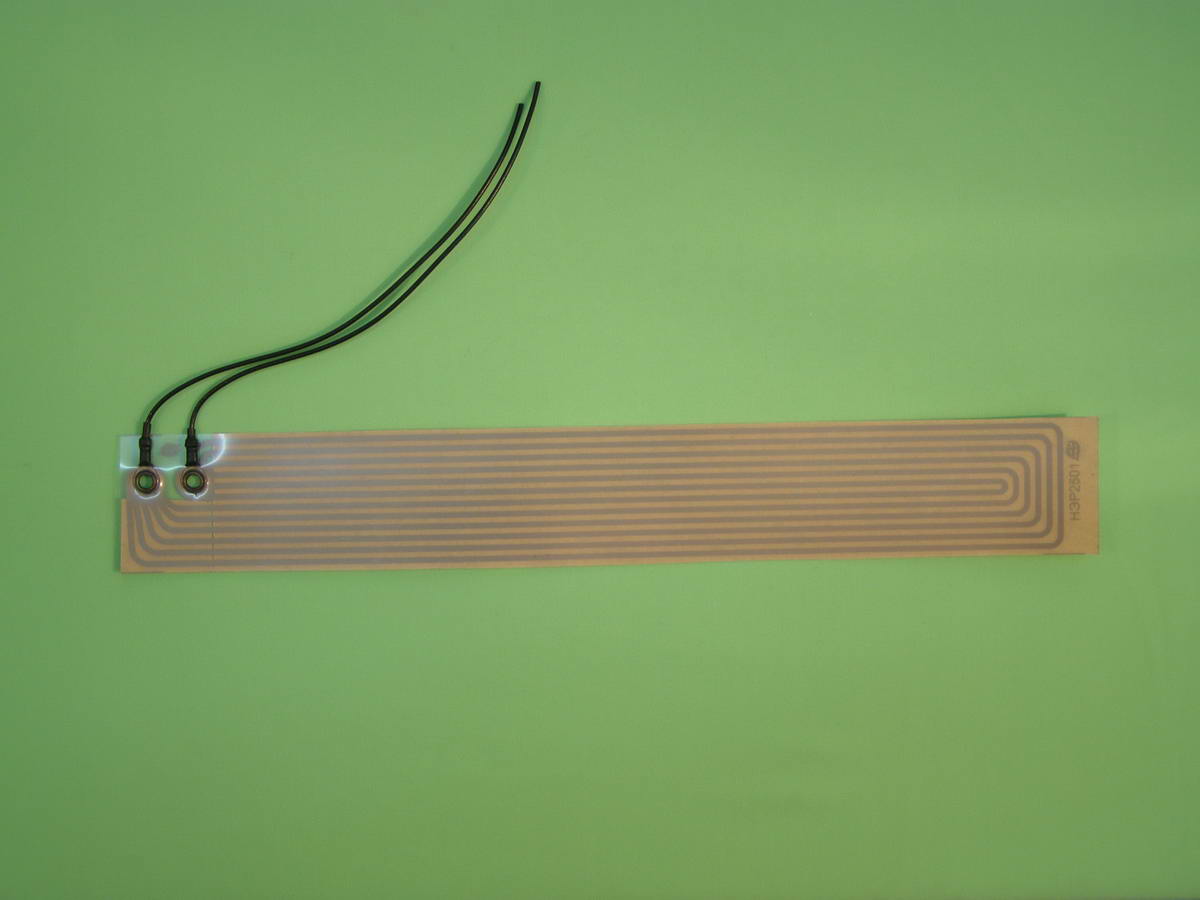

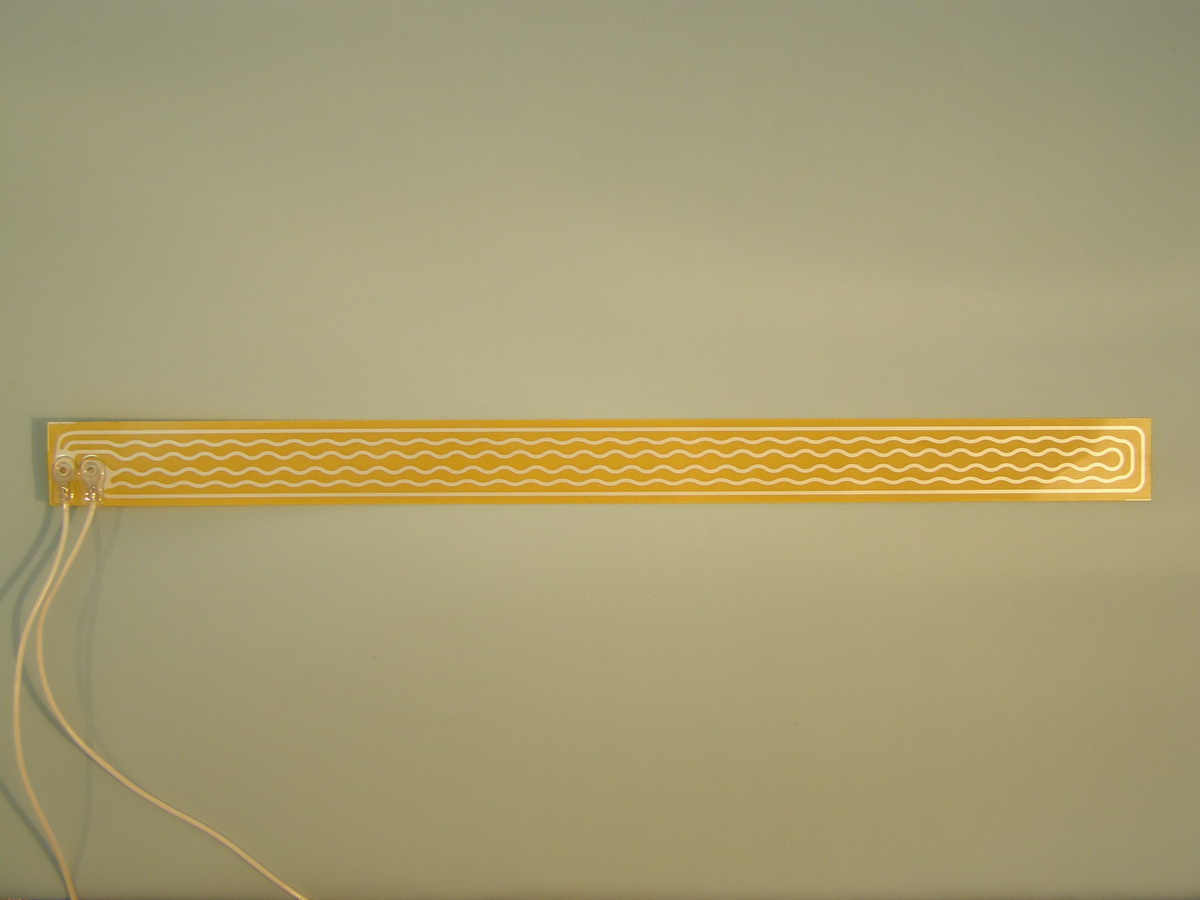

• Для зеркал, подогревов щеток стеклоочистителя, подогревов сидений, подогревов руля и т.д…, будет тот же принцип расчетов, но необходимо учитывать в каждом конкретном случае: плотность прилегания нагревателя к стеклу, теплопроводность скотча, условия обдувания (зависит от аэродинамики автомобиля)…

• В общем  много факторов, которые влияют на расчет теплоотдачи термоэлементов, что расчет становится бессмысленным!

В самом общем случае ∆Т считается как удельная мощность х 0,05.

То есть при удельной мощности ГЭНов (или нагревательных элементов) ≈ 800 Вт/м.кв.

∆Т будет 40 градусов. Соответственно при температуре -20 градусов на поверхности элементов будет около +20.



---



Всегда хороший обзор дороги вместе с обогревателями зеркал от "Автотерм"!





ОПИСАНИЕ

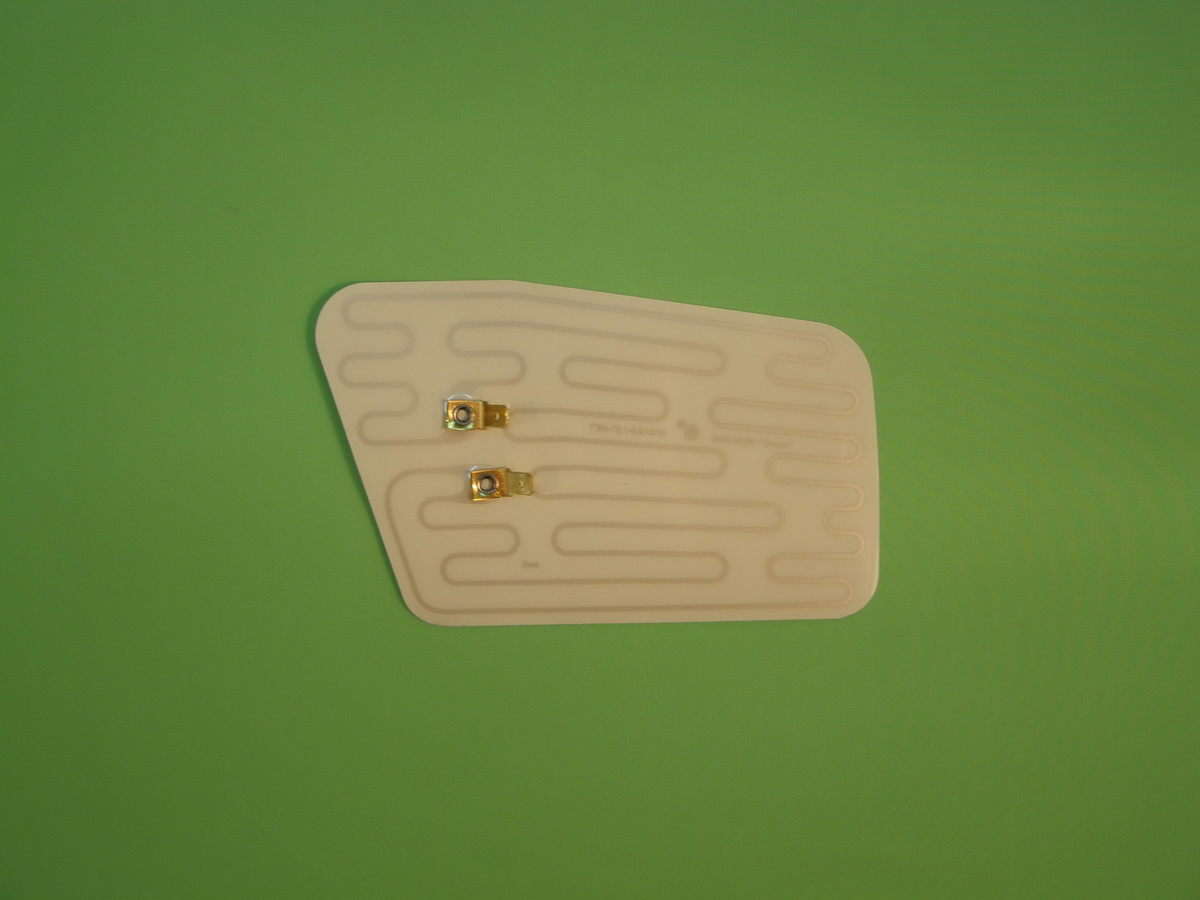

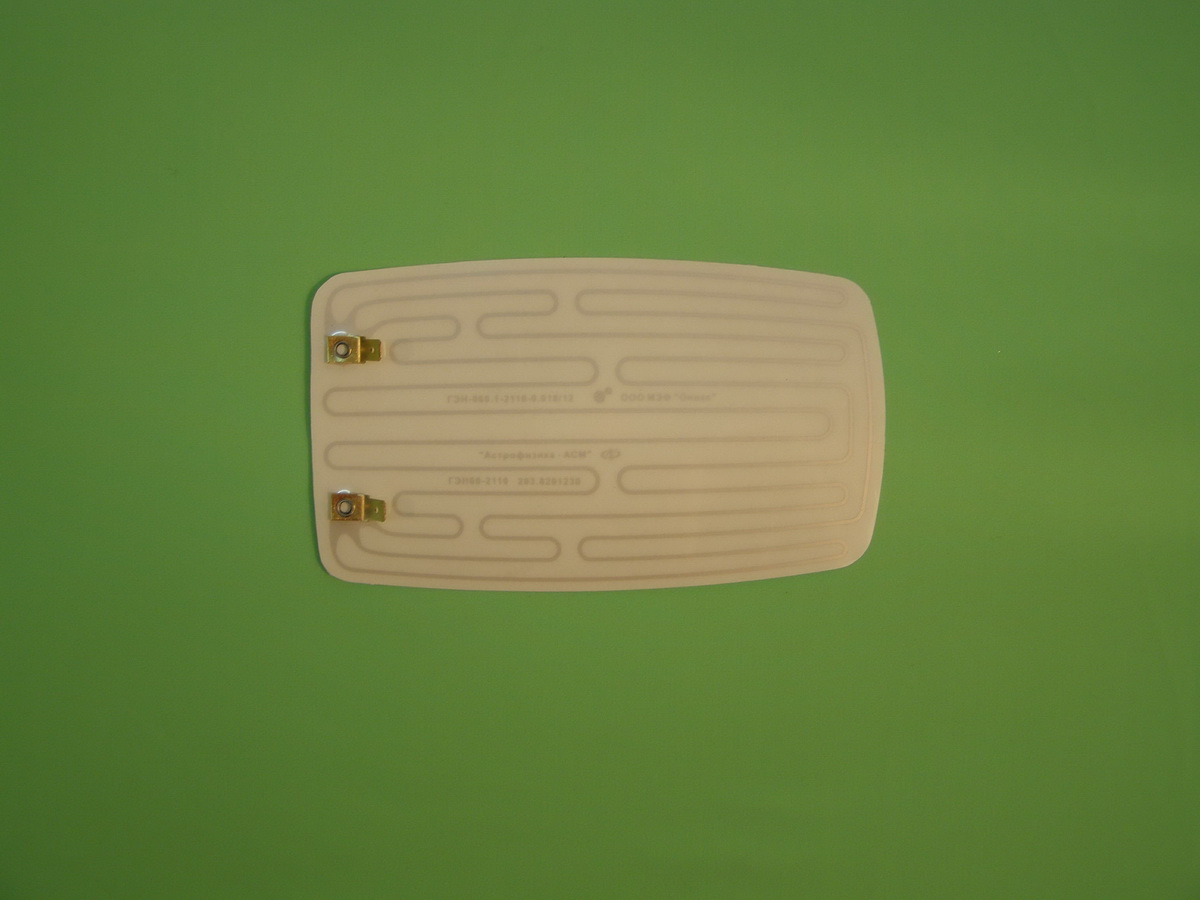

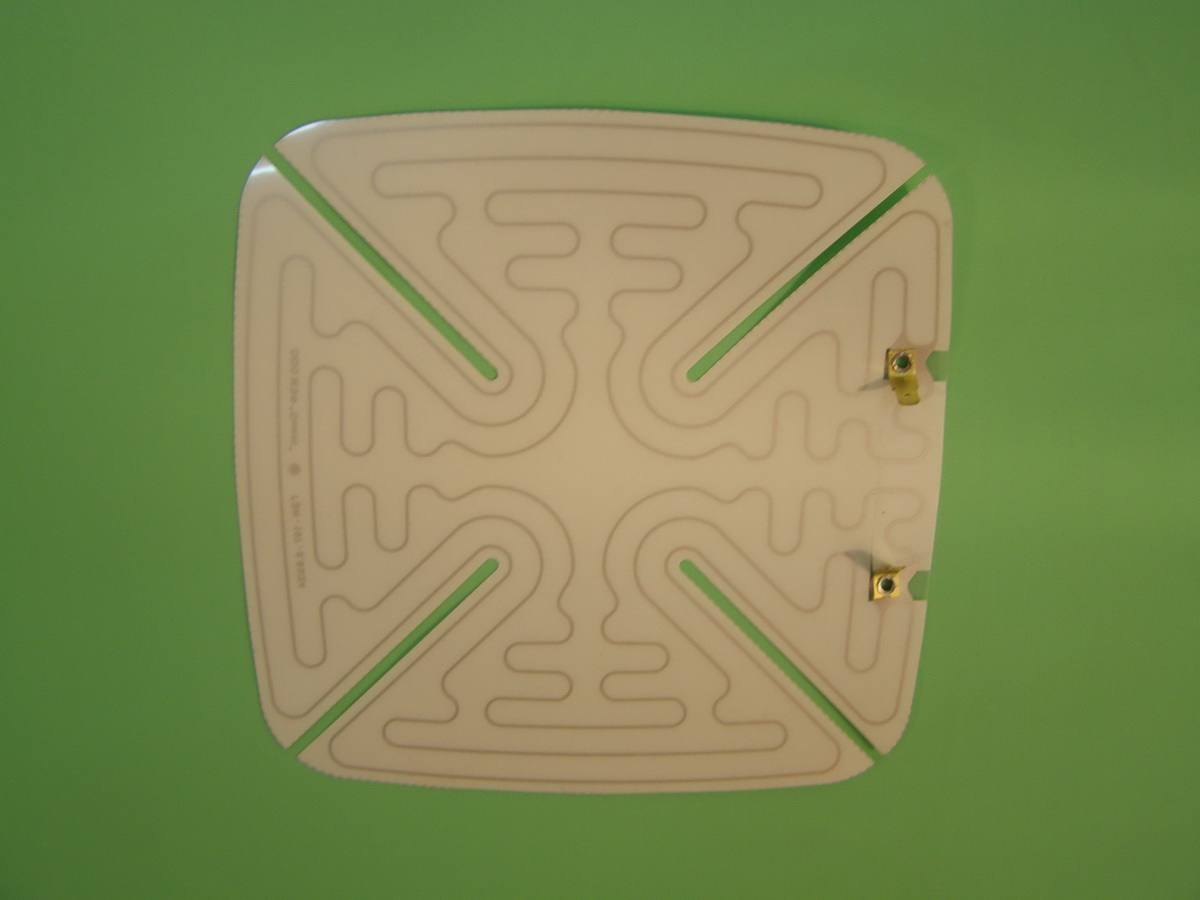

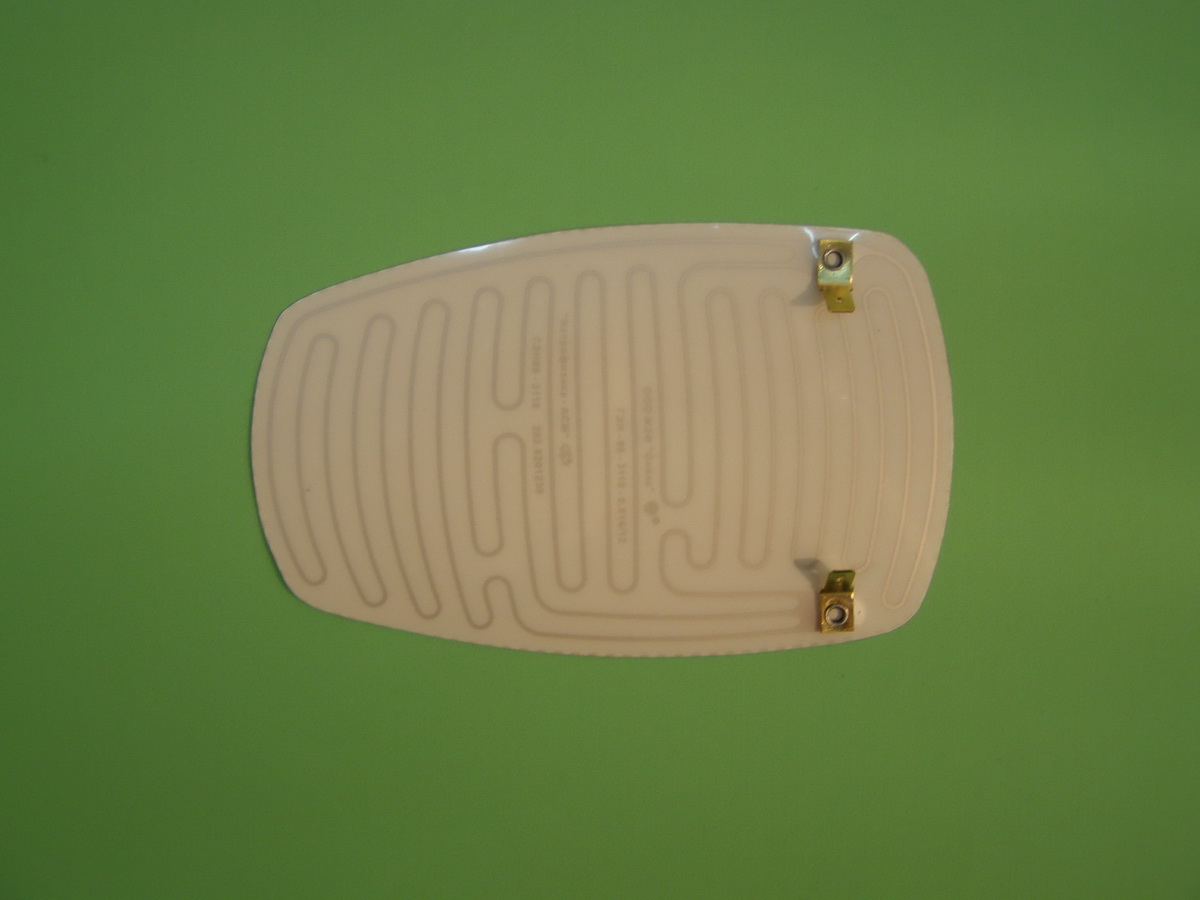

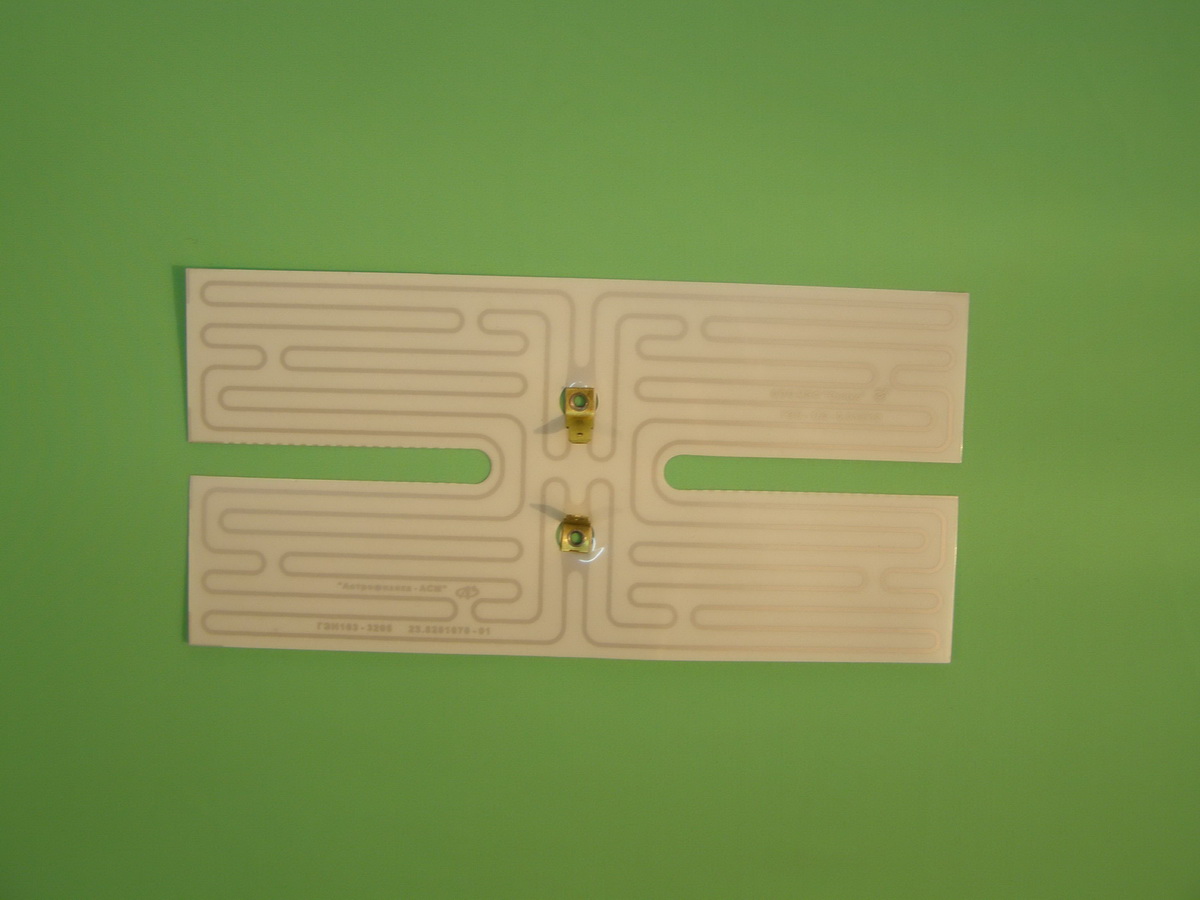

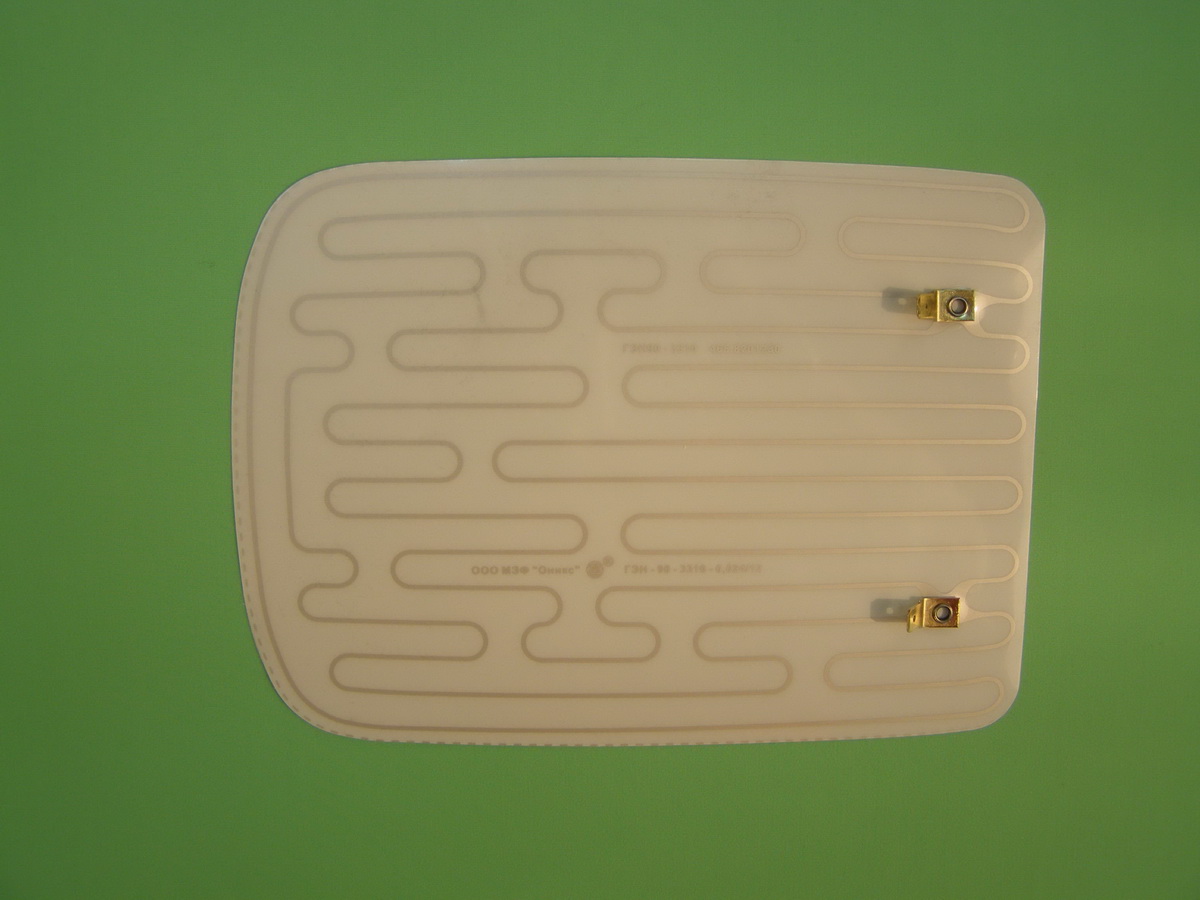

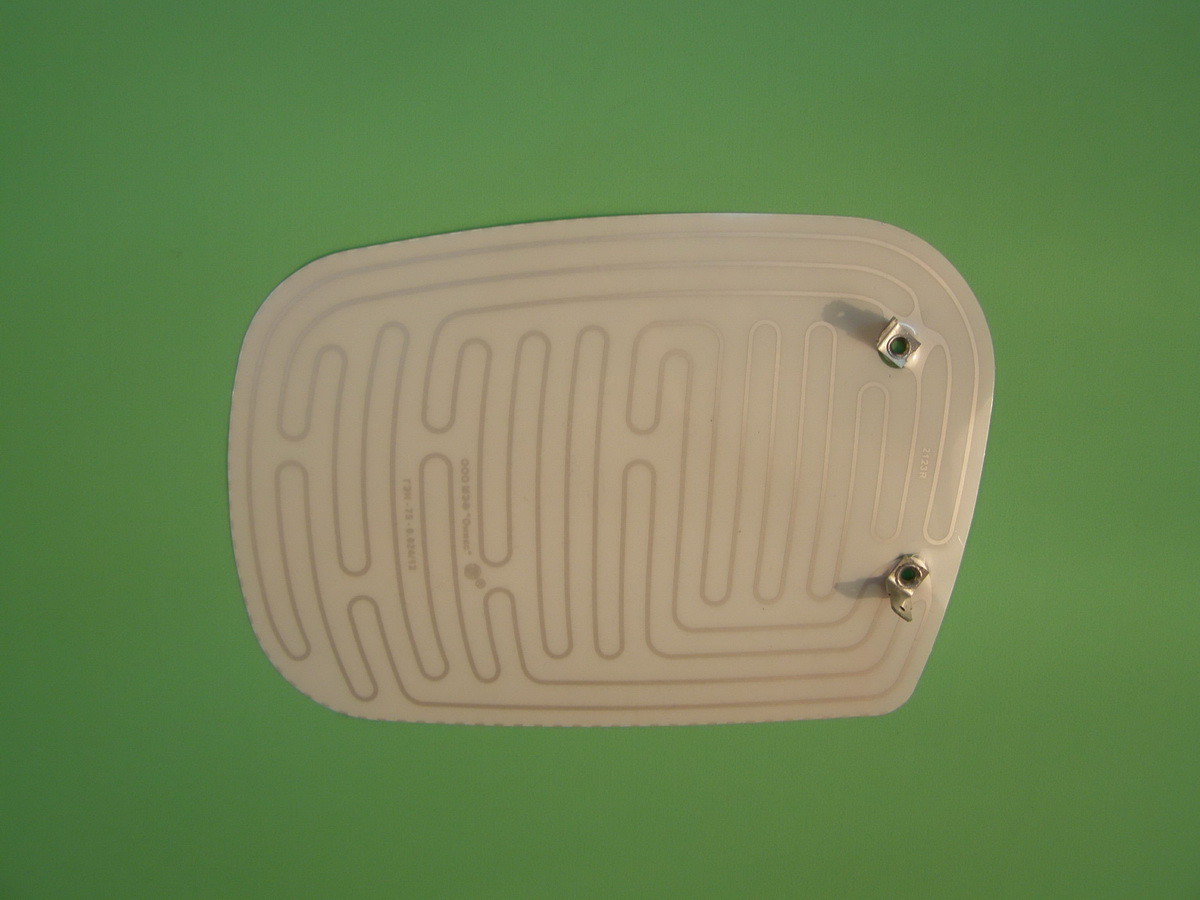

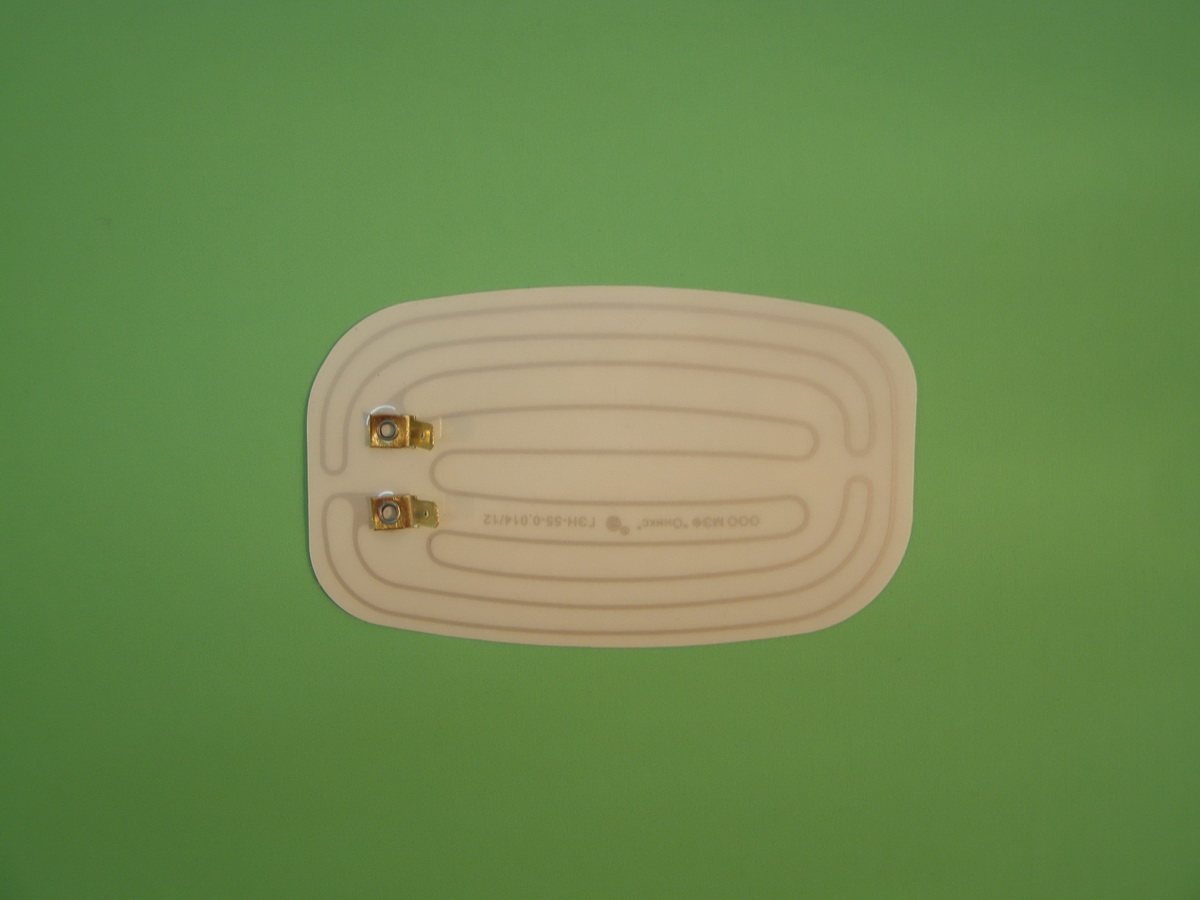

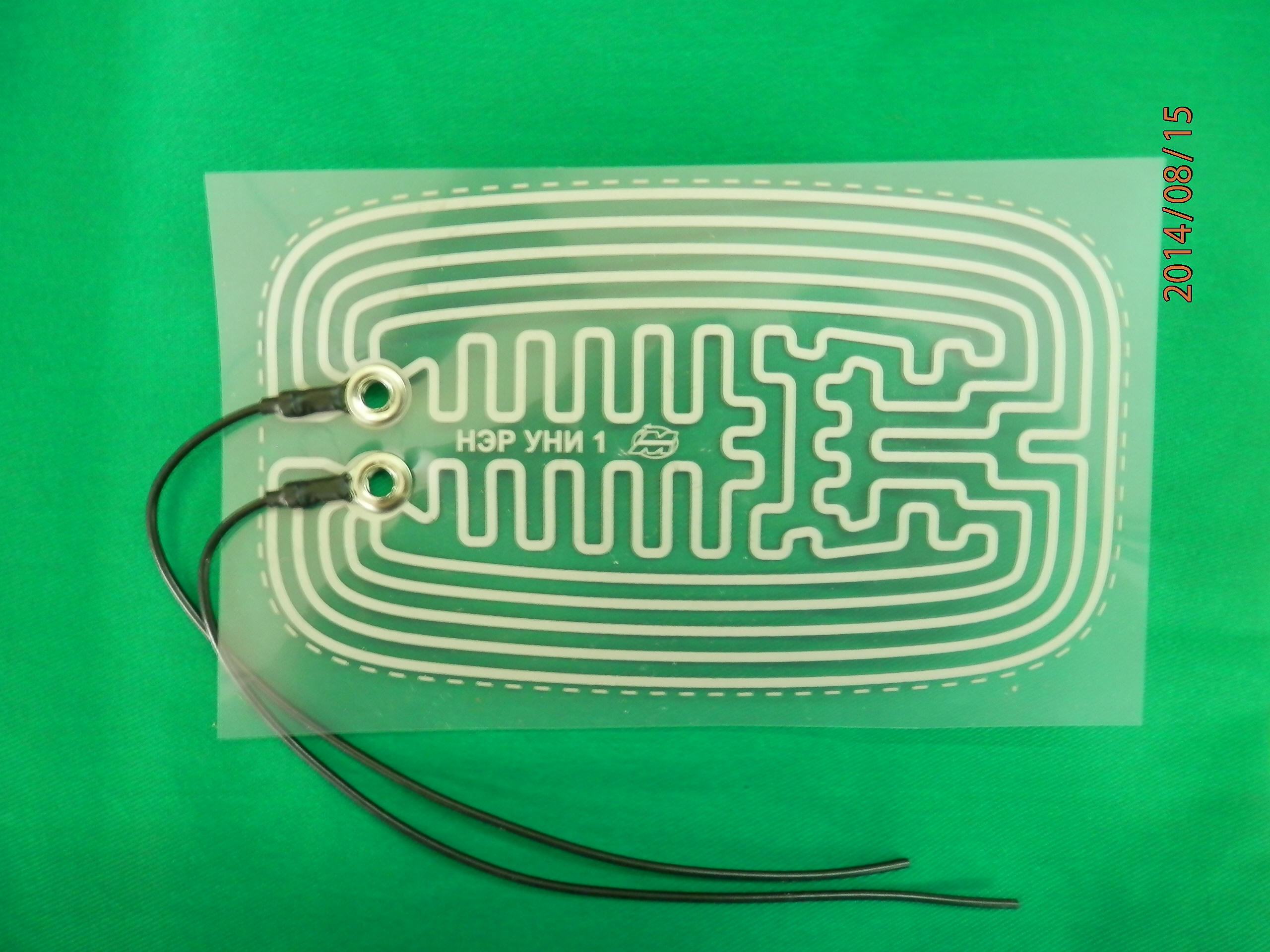

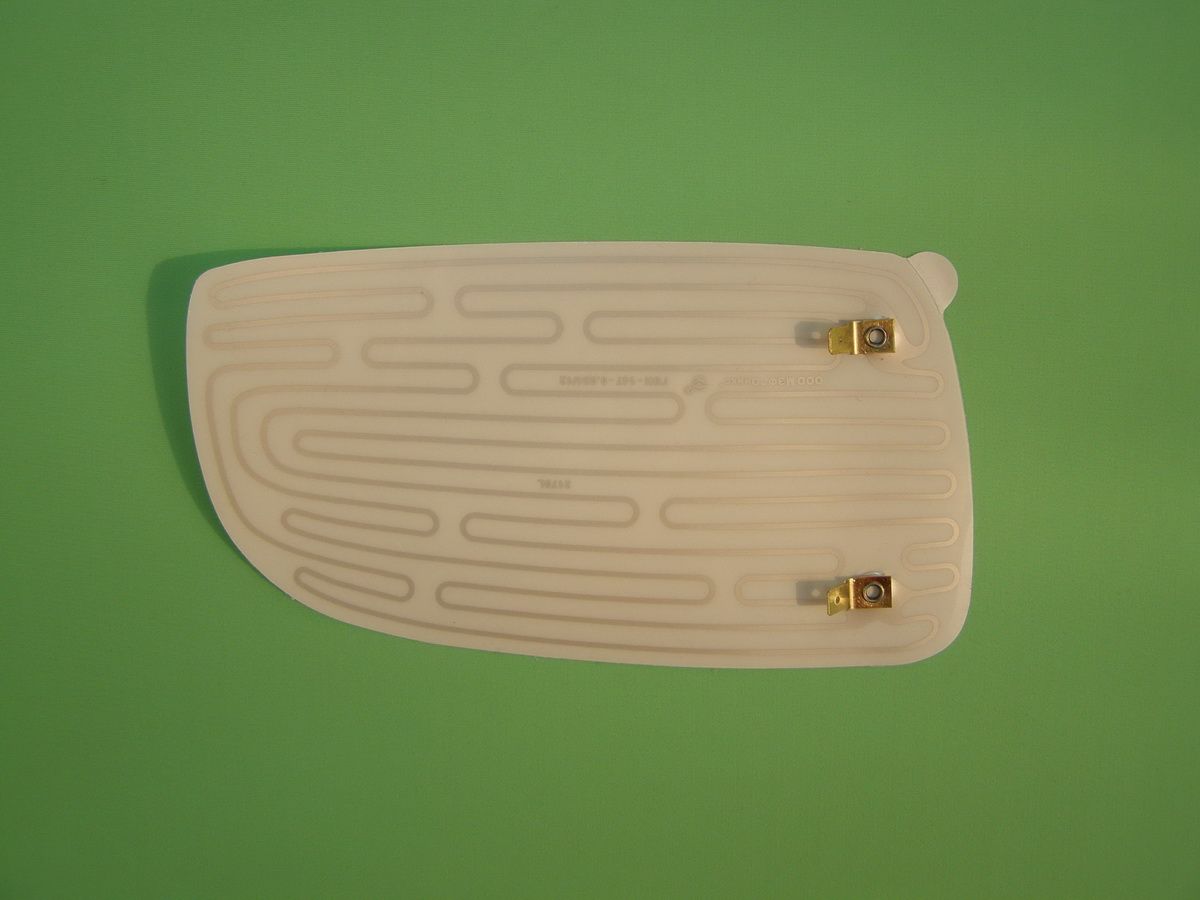

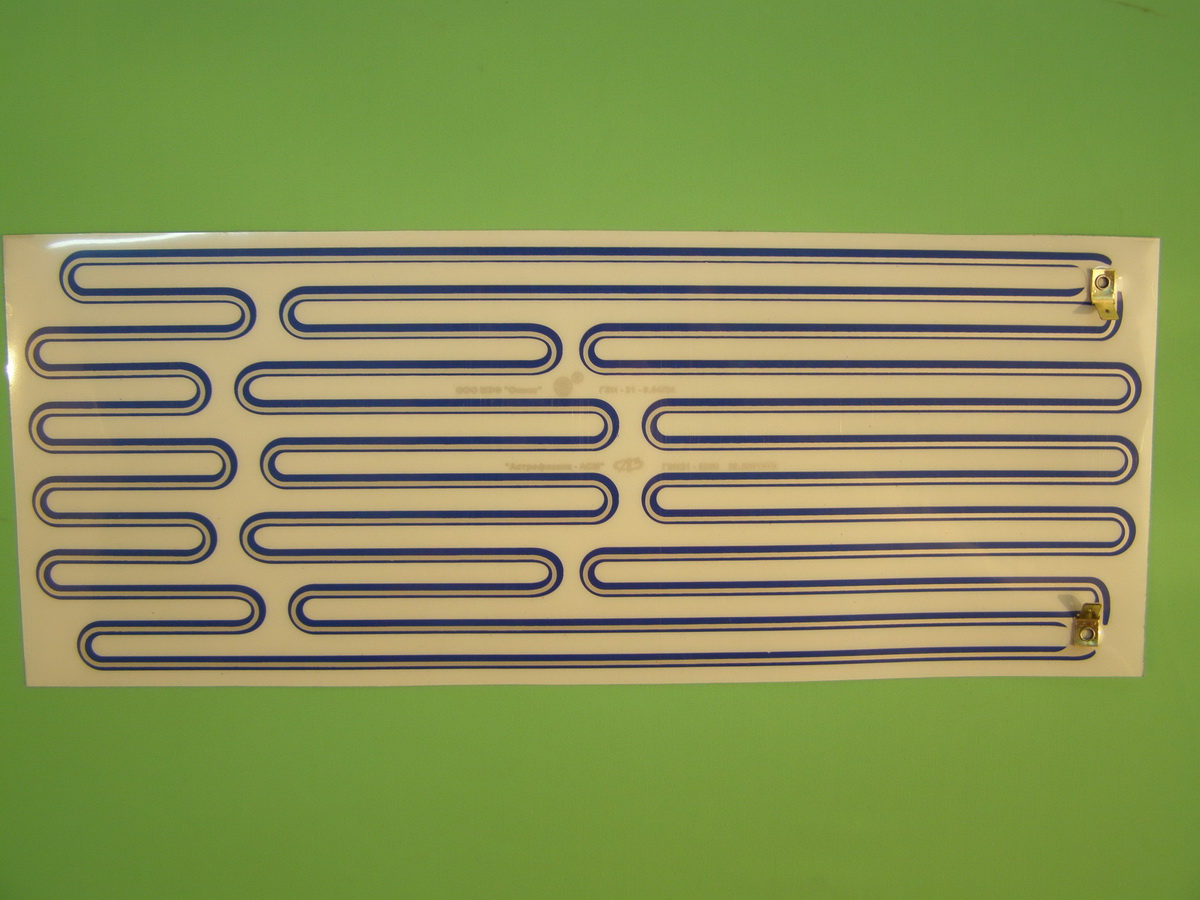

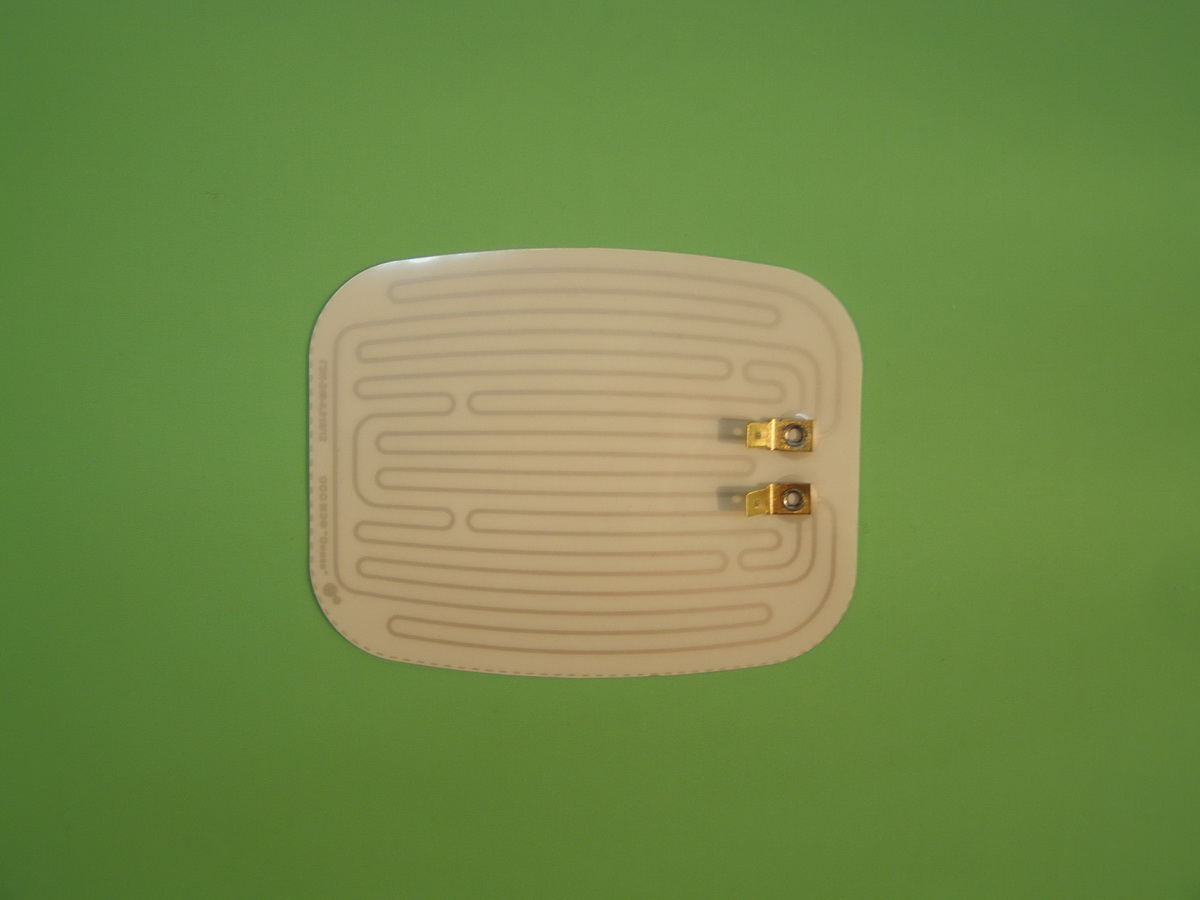

ГЭН представляет собой гибкую прозрачную полиэфирную пленку с нанесенной на ней тонкой токоведущей дорожкой, подходит и к левому и к правому зеркалу. К выводным площадкам прикреплены провода питания.

По пунктирной линии, без изменения свойств элемента можно срезать со всех сторон еще по 5мм. Дальнейшее уменьшение ГЭН приведет к более сильному нагреванию элемента при эксплуатации.


МОНТАЖ ИЗДЕЛИЯ

Внимание! Монтаж изделия должен производиться в сервисном центре, имеющем необходимые лицензии и сертификаты на данный вид работ.

Порядок монтажа:
1. Разобрать корпус зеркала и извлечь зеркальный элемент. Для этого может потребоваться нагрев корпуса зеркала в горячей воде.

Осторожно! При опускании зеркала в горячую воду может произойти его растрескивание, поэтому данную операцию производить медленно и осторожно.

2. К задней стенке зеркала с помощью любого двухстороннего скотча толщиной не более 2 мм приклеить нагревательный элемент.

Внимание! Нельзя наклеивать нагревательный элемент непосредственно на поверхность зеркала. Так как, во-первых, клей может растворить защиту зеркального покрытия и химически воздействовать на зеркальный элемент и, во-вторых, при низких температурах из-за большой разницы температур возможно растрескивание зеркала. 2-х сторонний скотч в данном случае рассеивает тепло и уменьшает разницу температур.

3. Установить зеркало в корпус и вставить в обтекатель.
4.Удлинить и протянуть провода от ГЭН в салон автомобиля. Для предотвращения закусывания проводов, пропустить их в штатные защитные трубки, установленные между дверью и салоном автомобиля. В том случае, если таких трубок нет, рекомендуется приобрести и установить подходящие по размеру защитные трубки.
5. Подсоединить один провод на "массу" автомобиля.
6. Подсоединить другой провод через включатель, реле и предохранитель к проводу, на котором появляется "+ 12 Вольт" при включении зажигания.
К какому именно проводу, отходящему от ГЭН, Вы подсоедините "минус", а к какому "плюс", значения не имеет.
Целесообразно нагревы боковых зеркал подключить параллельно к цепи обогрева заднего стекла автомобиля или нагревателя щеток стеклоочистителя, используя штатную кнопку включения.

ПРАВИЛА ПОЛЬЗОВАНИЯ

Рекомендуется включать подогревы зеркал при движении в условиях непогоды (снег, дождь, туман, изморозь и т.д.) для предотвращения налипания снега или покрытия водяной пленкой бокового зеркала заднего вида.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Производитель гарантирует безотказную работу изделия в течение 12 месяцев с момента установки на автомобиль, если установка производилась в сервисном центре, имеющем необходимые лицензии и сертификаты на данный вид работ.
Эксплуатационный ресурс - 5 лет.
